汇编语言与逆向工程的基础

汇编语言的前置知识点汇总，参考书籍《Intel汇编语言程序设计》 (*)标注的模块是往年没有的（指2023及以前），可以多加关注 本章知识点强调：

  • 计算机体系结构：寄存器
  • IA 32位处理器体系结构：保护模式、EFLAGS寄存器
  • IA 32的内存管理：段模式，页模式

Part00 汇编语言认知

什么是汇编语言

计算机编程语言包括：汇编语言、机器语言、高级语言

汇编语言称为符号语言，用助记符代替机器指令的操作码，用地址符号或标号代替指令或操作数的地址

汇编语言的优缺点

  • 优点：高速度、高效率，能够深刻地对软件程序进行分析
  • 缺点： （1）学习难度高：需要了解系统和硬件的知识 （2）可移植性差：不同CPU架构、指令集存在差异 （3）复杂：程序较长、结构松散

汇编语言应用场景

嵌入式系统、实时系统、游戏机、驱动程序、加密算法、逆向分析

汇编语言之于虚拟机（*）

  • 第五层：高级语言
  • 第四层：汇编语言：助记符
  • 第三层：操作系统：定义交互命令的虚拟机
  • 第二层：指令集体性结构：固化在处理器上的内部的指令集
  • 第一层：微结构：芯片上特殊的微指令结构
  • 第零层：数字逻辑

程序执行层次：

  • 翻译方式：高层虚拟机的程序被整体翻译成底层的虚拟机程序，然后在底层虚拟机上执行
  • 解释方式：低层虚拟机对高层虚拟机程序，逐条指令进行解码并执行

汇编语言中数据的表示、存储方式

二进制数：

  • 最左边的位称为最高有效位(MSB)
  • 最右边的位称为最低有效位(LSB)

!!! Note "常用存储单位思辨: + 字节（Byte） 包含8个bit位 + 字（word） 包含2个字节 + 双字（doubleword） 包含2个字 + 八字节 （quadword）包含2个双字

$$1kB = 1024byte,1MB = 1024kB$$ $$1GB = 1024MB,1TB = 1024GB,1PB = 1024TB$$

字节序

表示数据在存储器中的存放顺序

  • 大端字节序：一般意义上的顺序存储（最高位存储在低地址）
  • 小端字节序：一般意义上的逆序存储

Windows使用的是小端字节序

Part01 计算机体系结构

CPU

  • 寄存器：数据存储，数量有限
  • 时钟：同步CPU内部操作 每个时钟周期CPU完成一步操作，时钟频率 = 1/时钟周期。
  • 控制单元CU：控制机器指令的执行步骤
  • 算术逻辑单元ALU：算数运算、逻辑运算

在CPU中执行单条机器指令的执行包括一系列操作

  • 取指令
  • 解码：控制单元CU确定执行什么操作
  • 取操作数：从内存中读操作数
  • 执行：ALU中执行
  • 存储输出操作数：向内存中写入

内存存储单元MSU

存放指令和数据的地方

PART02 IA-32处理器

工作模式

  • 实地址模式：16位，8086程序设计环境

系统刚启动时一般是实地址模式，从段寄存器直接拿取起始地址。 此时，物理地址是20位的，因为有20条地址线，可存储空间1MB。

16位寄存器如何兼容?此时，机器使用一个段选择器（通常是一个段寄存器）和一个偏移地址相结合产生一个20位的物理地址。

物理地址（20） = 16位段地址 << 4（即*16）+16偏移地址
  • 保护模式：32位、IA-32程序设计环境

32位的寻找地址的上限是有4GB的地址空间。同时是一个多任务的操作系统。同时也提供了虚拟8086模式，兼容旧的8086程序。

处理器寄存器结构

+-------------------------+
|    段寄存器 (CS, DS, ...)    |
+-------------------------+
|     通用寄存器 (EAX, EBX, ...)   |
+-------------------------+
|     特殊寄存器 (PC, IR, Flags)   |
+-------------------------+

段寄存器

通常在寄存器组的一部分，数量有限，位置固定。它们主要用于存储段的基地址，帮助CPU计算物理地址

  • CS：Code Segment
  • SS：Stack Segment
  • DS、FS、GS：Data Segment
  • ES：Extra（Data）Segment

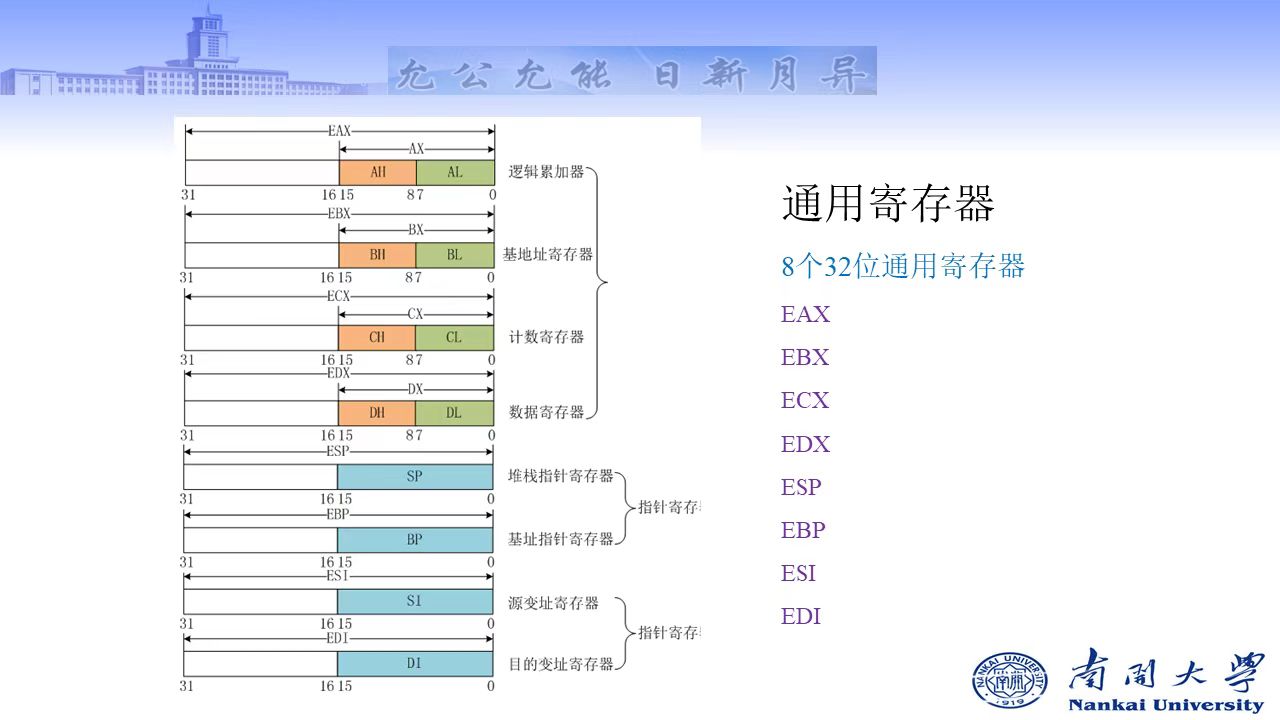

通用寄存器

register

EFLAGS寄存器

带E的寄存器

例如，EFLAGS寄存器(状态标志，是If、while在CPU上实现的硬件)，是一个由16位扩展出来的32位寄存器。

零标志（ZF）：

进位标志（CF）：

溢出标志（OF）：

符号标志（SF）：

奇偶标志（PF）：

辅助进位标志（AC）：

方向标志（DF）：

指令指针寄存器（EIP）：

内存管理

IA-32保护模式下的内存管理的模式比较复杂，包括段模式、页模式。

段模式：段是一段连续的内存空间，一般来说，保护模式的程序有3个段（代码段CS，数据段DS，堆栈段，SS）

段基址加偏移寻址的操作：Segment Offset

段选择子（Segment Selector），用于索引GDT和LDT中的表项

  • index(13'bit) 表索引，最大8192
  • TI(1'bit) 0是GDT，1是LDT
  • PRL(2'bit) Request Privilege Level，段的访问权限，包括0和3两个取值 「Ring0 ： Kernel Mode； Ring 3 ：User Mode」

段机制的缺点

会产生较多的内存碎片
